新能源汽车动力系统实训台

新能源汽车动力系统实训台
[名称]:新能源汽车动力系统实训台
[规格型号]:DB-QC11
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

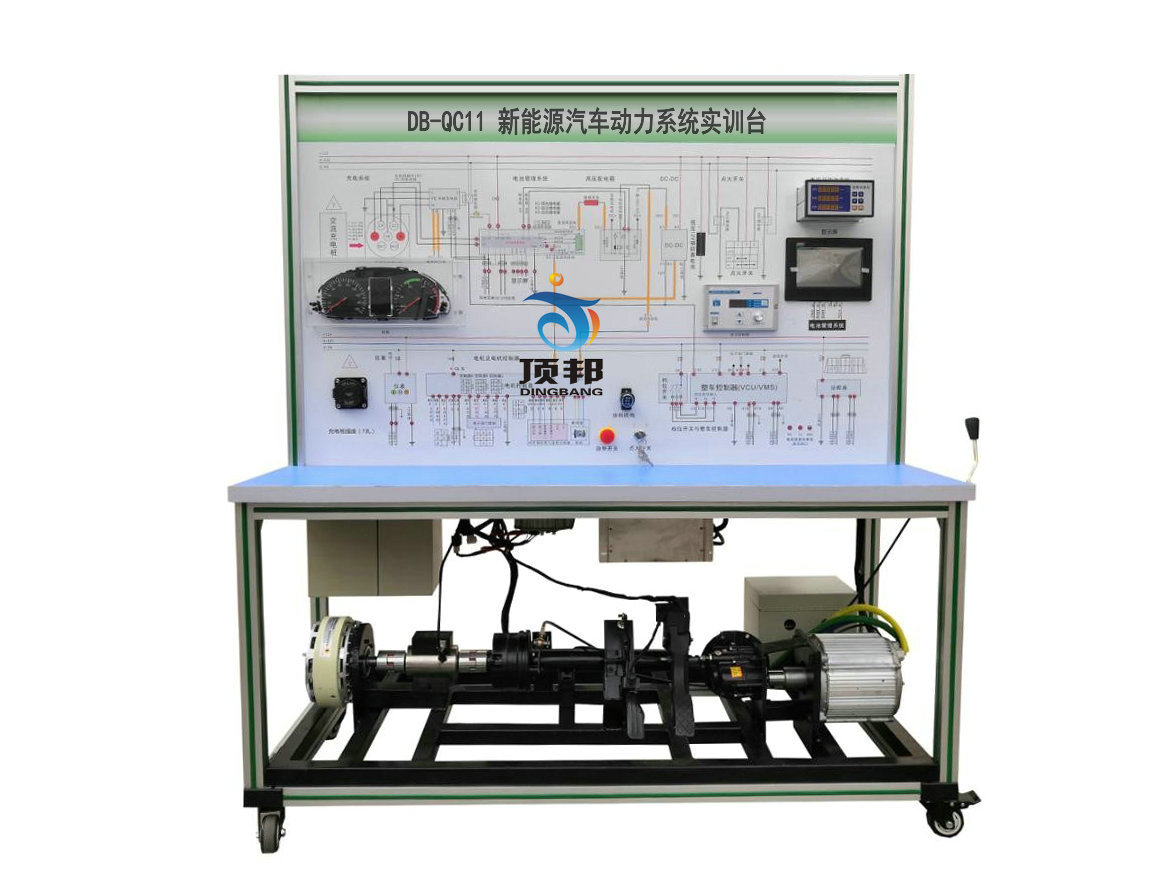

新能源汽车动力系统实训台
一.产品简介
  新能源汽车动力系统实训台选用纯电动车永磁同步电机、电机控制器、智能工况模拟系统、锂电池及管理系统(BMS)、整车控制器VCU系统、组合仪表、系统工作参数显示仪表、模拟加载控制器、加载器、电机转矩传感器、教学板、上位机软件等真实器件制作的实验实训台架,可完成动力驱动系统相关的实验实训内容。适合于各类院校对电力动力驱动系统、锂电池及管理系统(BMS)等系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二.功能特点
1.实现电动车电力驱动系统功能性测试实验实训,包括高低速控制、刹车、前进功能、后退功能、充电功能、互锁功能、模拟加载负载调节等。
2.实现电动车电力驱动系统功能性测试实验实训。包括三相绕组直流电阻、相间绝缘、对地绝缘、过载能力、机械特性等。
3.实现电动车电力驱动系统实时监控实验实训,包括电机在车辆匀速、加速、减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
4.配备电机测试上位机软件可以显示一段时间内电机扭矩,转速,功率的变化曲线,可以直观的显示这几项参数在电机加速与减速过程中的变化情况。
5.智能工况模拟系统系统:模拟负载变化采用可调张力控制器进行切换,模拟电动车行驶的不同工况(启动、怠速、匀速、加速、减速、停车及爬坡等)。
6.锂电池及管理系统(BMS):动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式与带CAN通讯的车载充电机等进行信息交互。
7.BMS电池管理系统带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),与车载充电机CAN通讯,通过BMS控制车载充电机工作,估算SOC(荷电状态)等。
7.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。
7.2具有完备的故障等级报警功能,包括电压、电流、温度等故障报警。
7.3具有SOC估算功能。
7.4具有充放电控制功能。
7.5具有被动均衡管理功能。
7.6系统开关无源机械触点。
7.动力电池包显示器(7寸触摸屏)安装在面板上,可以观察充放电过程各项参数,掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。(配套可正常运行操作的BMS上位机检测标定软件)。
8.多功能仪表实时显示电机转速、扭矩、功率、电机电压、档位、电流、电池状态参数等。
9.电机控制器与BMS控制单元具有诊断接口,通过上位机软件进行读取系统数据流信息(包含刹车开关、档位、电机转速与电压电流、电子油门、制动能量回收等工作状态;电池组电压值、充放电流、温度等)与故障内容。
10.★电机控制、电池管理、整车控制器VCU 、车载充电机、仪表系统通过CAN国标协议通讯且正常工作,通过自制上位机软件通过OBD诊断座可检测与标定各系统模块数据。
11.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。
12.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。
13.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点15个。
14.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。
15.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。
16.安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三.技术规格
1.外形尺寸(mm):1500×700×1700(长×宽×高)
2.面板外形尺寸(mm):1448×940mm(长*宽)
3.移动脚轮:100*60mm
4.工作温度:-40℃~+50℃
5.驱动电机与控制器:DC60V 2.2kw 3000rpm(永磁同步电机)
6.电池:磷酸铁锂离子动力电池组60V20AH带充电机(单体电池3.2V20AH,20串)
7.电池组管理系统(BMS):带CAN通讯
8.动力电池包显示屏:7寸触摸屏
9.高压大电流继电器:线圈电压:12VDC,最大额定工作电压:1000VDC,额定电流:400A。
四.实训(实验)项目
1.驱动电机及控制系统维护与保养、使用操作方法;
2.驱动电机故障诊断与维修;
3.电机控制系统故障诊断与维修;
4.电动机性能、能量管理检测;
5.手动维修开关在强电回路的作用;
6.高压互锁的保护作用;
7.车载充电机工作原理和引脚定义,车载充电机常见故障和更换,电池充电操作;
8.DC-DC转换器工作原理和引脚定义,DC-DC转换常见故障和更换方法;
9.电机系统零部件组成和功能,驱动电机及控制系统控制原理;
10.驱动电机及控制系统控制参数测量方法;
11.驱动电机及控制系统常见故障和排除方法;
12.电子油门踏板工作原理和引脚定义,电子油门踏板常见故障和更换方法;
13.档位控制器(开关)工作原理和引脚定义,档位控制器(开关)常见故障和更换方法;
14.电机性能检测实验实训(电压、电流、转速、扭矩、功率测试)。
15.电机在车辆匀速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
16.电机在车辆加速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
17.电机在车辆减速工况下,电机转速、电压、电流、扭矩、功率等参数的变化关系。
18.电机不转动情况的故障分析及排除。
19.电机控制单元、电池管理单元、整车控制器VCU 、车载充电机、仪表系统CAN检测与标定各系统模块数据,各控制单元之间报文发送与接收验证。
20.整车控制器VCU控制策略验证与检测。
21.纯电动汽车动力系统拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断。
五.基本配置
磷酸铁锂动力电池包及BMS(带CAN通讯,含20串单体电池,放电继电器,充电继电器,预充继电器,预充电阻,霍尔电流传感器,维修开关,保险,充电接口,放电接口,低压控制接口,动力电池采集模块,BMS电池管理系统主控模块,7寸液晶显示屏)、高压配电箱、VCU控制器、电机测试装置、车载充电机、DC-DC模块、DC-AC模块、仪表、国标充电插口与充电枪、电机控制器、电子油门总成、换挡机构总成、永磁同步驱动电机(带电机温度传感器、旋变)、液压碟刹装置与半轴、制动真空泵、传动装置、磁粉制动器与手动张力控制器,CAN卡数据线等、故障设置和考核系统、大电流继电器、电源总开关、急停开关、电池霍尔电流传感器、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、辅助蓄电池(12V45AH)、一体化全铝合金型材搭建的移动台架(1500×700×1700mm (带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、故障考核系统、设备操作说明书。
