焊工、铆工实操室成套设备

焊工、铆工实操室成套设备
[名称]:焊工、铆工实操室成套设备
[规格型号]:DB-HL01
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

DB-HL01 焊工、铆工实操室成套设备


一、概述
焊工是采用合适的焊接方式,合理的焊接工艺,适当的焊接设备,采用同材质或不同材质的填充物,来将金属或非金属工件紧密连接的一个工种。所谓铆工就是把板材、型材、线材、管材等通过焊接、铆接、螺栓连接等加工方法制作成钢结构的一种制作工艺。 铆工是金属构件施工中的指挥者。按加工工艺又分为:放样、号料、下料、成型、制作、校正、安装等。
我公司生产的焊工、铆工实操室成套设备,是把焊工工艺和铆工工艺结合在一个平台上技能训练台。模拟实际工厂企业对焊工和铆工的技术要求,配备常用焊工、铆工工具,让学生自己动手操作,训练工件铆钉固定、装配、安装、维修、调试等技术,实训设备占地面积小,操作方便,其是各大院校、职校、技校不可缺少的理想教学实训设备。
职业技术院校焊工专业实训室设备模拟现实生活中工厂、生产型企业对焊工的技术要求,配套各种常用焊工、铆工工具,让学生自己在焊工桌上进行动手操作,亲手实践训练焊工工件固定、装配、安装、维修、调试等技术,并且学会在焊接工作台上采用合适的焊接方式和焊接工艺,利用适当的焊接设备,采用同材质或者不同材质填充物将金属、非金属工件进行连接。上海顶邦铆工焊工实训设备具有占地面积小,操作方便的优点,可以帮助学生更好地掌握焊工技能,以适应未来就业工作能力,从而提高竞争力,是各大院校、职校、技校不可缺少的理想教学实训设备。
二、焊工技能训练项目
焊工实训室可进行培训的具体焊工技能项目如下:
1、手工电弧焊的基本操作(平焊、立焊、横焊)及仰焊的操作和其要领(利用用J507碱性焊条)
2、平角焊和立角焊的操作技术
3、常用金属材料的焊接方法
4、熟练掌握气焊和气割的基础操作技术
5、正确使用火焰的调整方法和火焰的应用范围(碳化焰、中性焰、氧化焰)
6、掌握氩弧焊的引弧、送丝技术、具体的操作要点及参数调节、氩弧焊的应用范围
三、焊工桌、焊接工作地台技术规格参数
【规格尺寸】1500×750×450, 操作台面:1500×750×2.0
【材质】优质镀锌钢板 17.5公斤
【桌架】1400×650×450,60×40金属方管,壁厚≥1.5。
【说明】变形小,承重佳。与钢架强攻螺丝固定。焊接或螺栓连接。四柱,四直梁,四横梁。

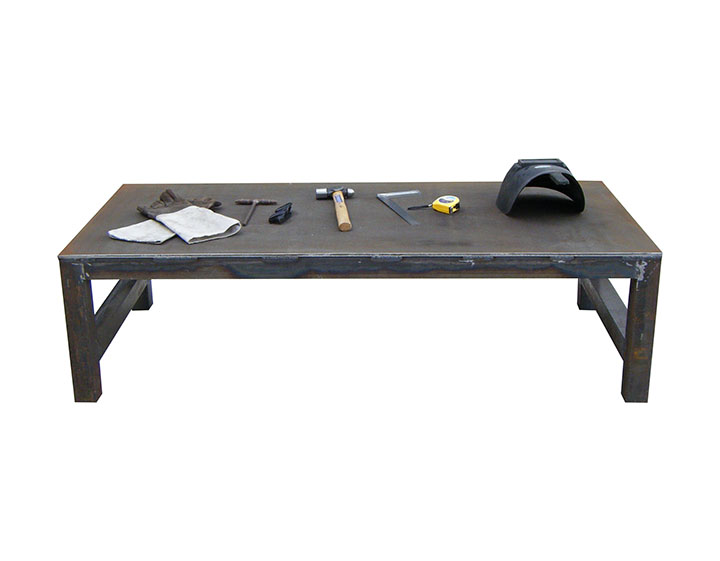

焊工实训台

 焊工实训室设备

配置清单:

序号名称规格参数单位数量
1MIG保护焊机1、体积小,重量轻,高效节能;2、高频引弧,成功率高;3、焊接表面均匀美观;4、适合焊接不锈钢、合金钢、碳钢、铜及其它金属材料。配件:氩弧焊枪WP17,接地电缆(带接地夹)16mm?。
【输入电源】380V 3PH 50Hz
【额定输入电流】13A
【输出空载电压】36V
【空 载 率】35%250A
【焊丝规格】0.8-1.2
【焊丝盘规格】300mm15kg
【送丝速度】2-25M/min
【外形尺寸】80x48x69cm
【重   量】85kg
1
2氩弧焊机1、 采用先进的逆变技术,选用优质进口功率器件工作频率高、体积小、重量轻;
2、采用脉宽控制技术;
3、采用过热、过流、过压、欠压保护装置;
4、高频变压器采用软磁铁氧体材料,损耗小,转换率高,高效节能;
5、结构简洁,工艺优良,耐用可靠,容易维护;
6、采用无源功率因数校正,功率校正因数高;
7、采用输入电源缺相、欠压、过压装置,焊机安全实用性更强。
【额定输入电压(V)】AC220V±15%
【输入频率(HZ)】50/60
【额定输入电流(A)】43(手焊)/28(氩焊)
【额定输出电压(V)】28(手焊)/18(氩焊)
【额定输出电流(A)】10-200
【空载电压(V)】41
【起弧方式】高频引弧
【负载持续率(%)】60
【推力调节】-------
【空载损耗(W)】40
【效率】80
【功率因素】0.73
【绝缘等级】F
【外壳防护等级】IP21S
【重量(KG)】8
【外形尺寸(mm)】395×153×301
1
3空气等离子弧切割机功能及特点:1、采用压缩空气,省去昂贵气体,且工作安全可靠。2、切缝窄,切口光洁,工件不变形,板材利用率高。3、能切割不锈钢,碳钢,铜铝等各种金属板材。4、能在各种位置上进行任意形状的切割。5、适用于车辆,造船,化工,锅炉,食品,医药,厨房,环境等行业的机械加工。
【额定输入电压(V)】380V/50HZ(三相)
【额定输入功率(KVA)】22.5
【最高空载电压(V)】260
【工作电压(V)】120
【额定输出电流(A)】100
【额定暂载率(%)】60
【切割厚度(mm)】碳钢:18;不锈钢:15;铜及铝:8
【外形尺寸】445×480×1020
【重量(KG)】118
1
4电焊机小型交流焊机。抽头式变压器结构,适用于220V/380V两种电压。输出绕组采用独特的架空技术,散热快,过载能力强。变压器铁芯采用高矽硅钢片,损耗小、效率高。机体表面经过酸洗、磷化处理,静电喷塑,漆膜光洁、坚固、耐腐蚀、不脱落。
【功率】15-20KVA
【额定输入电压】220/380V
【额定负载持续率】20%
【适用焊条直径】2.5-3.2
【电流调节范围】55-220A
【空载电压】58V
【额定频率】50HZ
【额定负载电压】26V
【绝缘等级】F
【冷却方式】自冷风冷
【重量】22-25kg
1
5空气压缩机超静音、超洁净、低能耗、干燥除菌、防锈喷涂、使用安全、操作简便、时尚实用。1
6台钻【最大钻孔直径(mm)】16
【立柱直径(mm)】70
【主轴最大行程(mm)】85
【主轴端锥度B】18/MT.2
【主轴转速(r/min)】 480-2400/4
【工作台面尺寸(mm)】 Φ310
【底座工作面尺寸(mm)】210×210
【主轴轴心线至立柱表面距离(mm)】192
【主轴下端至工作台面距离(mm)】0-300
【主轴下端至底座工作面距离(mm)】470
【电动机(w)】550
【毛重/净重(kg)】100/85
【包装尺寸(cm)】80×42.4×96.2
1
7型材切割机【功率(kw)】2.2KW
【电压(v)】≥380V 50Hz
【转速(转/分)】≥2850
【砂轮大小(mm)】Φ直径×厚度×Φ孔径Φ400×3×Φ32
【相数】3
【工作定额(%)】100
【温升(℃)】75
人体工程学设计的工程软塑胶手柄,防滑,耐磨,操作更舒适;高效能强劲马达,切割效率更高;稳固的铸铁底座,防震橡胶底脚,保证整机操作时平衡稳定;快速虎钳锁,固定工件,效率特高;工件固定板,可做45°倾斜,并可调教3个位置,以配合不同大小的材料。
1
8立式砂轮机【功率(kw)】1.5KW
【电压(v)】380V 50Hz
【转速(转/分)】2850
【砂轮大小(mm)】Φ直径×厚度×Φ孔径Φ250×25×Φ32
【相数】3
【工作定额(%)】40
【温升(℃)】75
1
9台式砂轮机(带底座)纯铜线电机能效高,动力强,使用寿命长;透明防护镜,防尘的同时便于观察;可调式星火挡板,根据砂轮的磨损调节位置;可调式刀架,便于操作者保持工件;双砂轮对称配置,利于机器运转平稳,提高设备利用率
主要技术参数要求:
【电压】220V / 380V
【功率】≥400W
【同步转速】3000r/min
【砂轮尺寸】200?×20×?32mm
【砂轮安全线速度】35m/s
【工作制】S2(30min)
1


二、焊工工作桌台及配套焊工工具

序号名称规格参数单位数量
1教师综合工作台1600×800×8001
2焊铆实训桌二工位实训桌(适合实训以及工厂实际生产)
【承重】大于1000KG
【规格】1500长×750宽×1500mm高(桌面800+防护网700)
【台面】50毫米木板,凹形包覆2毫米厚钢板。
【桌架立柱】4立柱,2.0厚钢板折型,规格100×80×750
【桌架横梁及加强梁】1.5厚钢板折型规格100×40×1.5横纵七梁,四加强筋。
【金属抽屉】二只,厚度1.0钢板折制。加厚型金属滑三节道,承重力佳,带锁。
【防护网(工位隔离网)标准型】1500X700X30冲孔金属钢板,带加强筋
【工作电源(选配)】国标5孔安全插座交流 220V,装置于腿立柱。
10
3焊接工作地台【规格】1500×750×450
【操作台面】1500×750×2.0
【重量】优质镀锌钢板 17.5公斤
【桌架】1400×650×450,60×40金属方管,壁厚≥1.5。
变形小,承重佳。与钢架强攻螺丝固定。焊接或螺栓连接。四柱,四直梁,四横梁。
20
4手电钻(手枪钻)220V10
5磨光机(角磨机)常规:主轴直径M10磨/切片直径100毫米  FF-100A、输入功率620瓦10
6铁砧11寸/30KG  260×160×170 工件整形5
7游标卡尺0-15010
8焊丝2.0mm1
0钻头(麻花钻)规格:Φ3、4、6、8、Φ5、Φ8.5、Φ10.2高速含钴钻头 每样一支/套10
10磨光片
100
11切割片
20
13电焊条2.510
14电焊面罩(手持)
10
15盔式面罩
10
16划针120 (钨钢头)10
17金属直尺 (钢尺)100010
18直角尺500mm10
19角尺0-15010
20卷尺3米10
21铁锤(奶子、羊角,六棱锤)1.5p 1P 每样1把  3把/套10
22卯枪
20
23铆钉  铝4×10     500只20
24一字批橡胶柄5×200 8寸 铬钼钢20
25十字批橡胶柄5×200 8寸 铬钼钢20
26圆尺(圆度尺)
1
27尖嘴钳6 寸 45#钢20
28钢丝钳6 寸 硬质合金20
29铁皮剪刀10寸10
30锯弓(钢锯架)300 可调式20
31锯条(钢锯条)300(粗齿、中齿、细齿)
盒/100支  每套各一盒
10
32防紫外线眼镜玻璃20
33专用衣服粗帆布20
34电焊手套粗帆布20
35专用鞋子毛皮鞋20
36口罩
100
