液-液列板式换热实验装置

液-液列板式换热实验装置
[名称]:液-液列板式换热实验装置
[规格型号]:DB-HY115
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

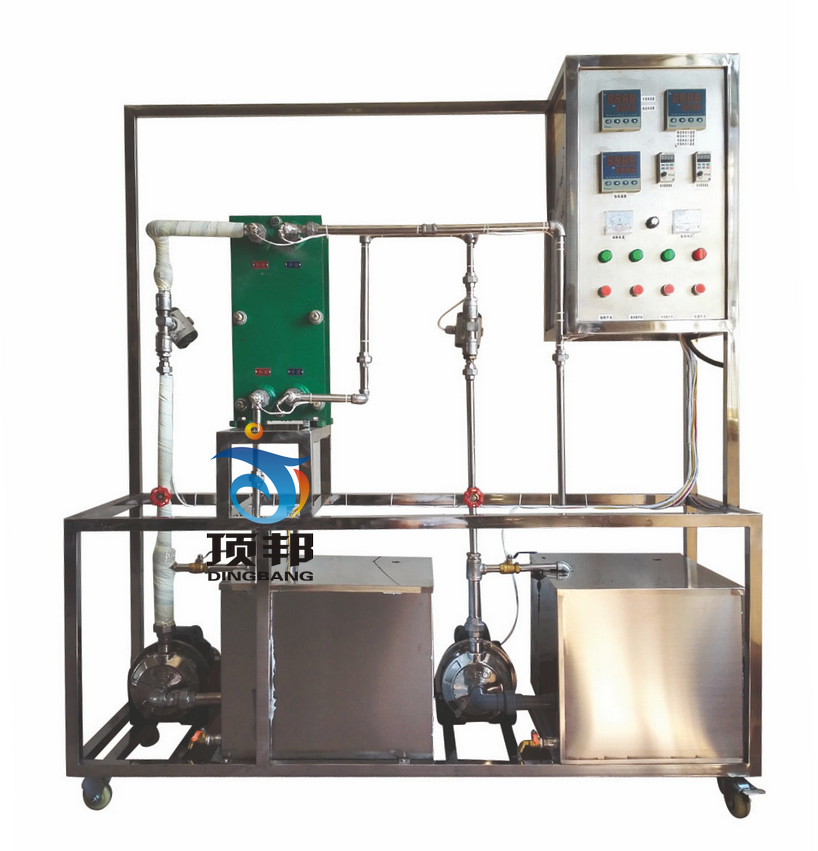

液-液列板式换热实验装置

技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本装置采用换热效率相对较高的板式换热器,采用间壁式换热方式进行换热。
4、双水泵主副回路设计,新鲜水补充与废热水循环设计,逆流并流换热流程切换,
更贴近工业应用的实际。
5、采用多组加热管预热系统,加热速度快而均匀,预热器电压调节,铂热电阻+可控硅+加热管作为热流体温度的主控手段。
6、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作,整体进行精细抛光处理,体现整个装置的工艺完美性。
7、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、了解板式换热器结构。
2、掌握板式换热器换热实验的流程及效果。
3、掌握热电阻测温的原理和方法。
设计参数 冷流体流量:100~600L/h,冷流体温度:常温~50℃。
热流体流量:100~600L/h,热流体温度:60~80℃。
公用设施 水:装置自带304不锈钢加热水箱,连接自来水,需要上下水。
电:电压AC380V,功率6.0KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
实验物料:水,外配设备:无。
主要设备 热水泵: 功率370W,最大流量3m3/h。
冷水泵: 功率370W,最大流量3m3/h。
冷、热水流量:玻璃转子流量计100-1000L/h。
换热器:1m2立式板式换热器。
加热器:304不锈钢加热水箱,加热功率5.0KW,可拆卸式加热棒。
冷水箱:304不锈钢材质,容积80L,带贮水排空底阀,配有液位显示装置;并配有冷水箱入口浮球阀,以保证水箱水位恒定。
热流体进出管:304不锈钢材质,DN15,带保温层。
宇电AI702M多路数字温度显示仪。
宇电AI518温度控制仪(带手动功能)。
K型热电偶温度传感器5支。
控制面板:带漏电保护空气开关,仪表及水泵电源。
电器:接触器、开关、漏电保护空气开关。
304不锈钢水箱、不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1600mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
冷流体进出口温度 K型热电偶 数字温度仪表
热流体进出口温度 K型热电偶 数字温度仪表
冷流体流量 转子流量计 就地显示 手动
热流体流量 转子流量计 就地显示 手动
加热温度 K型热电偶 数字温度控制仪 固体调压模块

DB-HY115/II  数字型液-液列板式换热实验装置
技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,整体感强,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、本装置采用换热效率相对较高的板式换热器,采用间壁式换热方式进行换热。
4、双水泵主副回路设计,新鲜水补充与废热水循环设计,逆流并流换热流程切换,
更贴近工业应用的实际。
5、采用多组加热管预热系统,加热速度快而均匀,预热器电压调节,铂热电阻+可控硅+加热管作为热流体温度的主控手段。
6、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作,整体进行精细抛光处理,体现整个装置的工艺完美性。
7、装置设计可360度观察,实现全方位教学与实验。
8、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。
装置功能 1、了解板式换热器结构。
2、掌握板式换热器换热实验的流程及效果。
3、掌握热电阻测温的原理和方法。
设计参数 冷流体流量:100~600L/h,冷流体温度:常温~50℃。
热流体流量:100~600L/h,热流体温度:60~80℃。
公用设施 水:装置自带304不锈钢加热水箱,连接自来水,需要上下水。
电:电压AC380V,功率6.0KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机(自带气源)。
实验物料:水,外配设备:无。
主要设备 热水泵: 功率370W,最大流量3m3/h。
冷水泵: 功率370W,最大流量3m3/h。
冷、热水流量:DN10涡轮流量计,流量范围0.2~1.2m3/h,4-20mA远传输出,流量检测机构。
单相矢量变频器,规格:(0-50)Hz。
换热器:1m2立式板式换热器。
加热器:304不锈钢加热水箱,加热功率5.0KW,可拆卸式加热棒。
冷水箱:304不锈钢材质,容积80L,带贮水排空底阀,配有液位显示装置;并配有冷水箱入口浮球阀,以保证水箱水位恒定。
热流体进出管:304不锈钢材质,DN15,带保温层。
温度模块:分辨率0.1℃,精度0.5级,功能:温度信号采集换算。
宇电AI702M(带485接口)多路数字温度显示仪。
宇电AI702M(带485接口)多路数字流量显示仪。
宇电AI518(带485接口)温度控制显示仪(带手动功能)。
K型热电偶温度传感器5支。
控制面板:带漏电保护空气开关,仪表及水泵电源。
电器:接触器、开关、漏电保护空气开关。
304不锈钢水箱、不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1600mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
冷流体进出口温度 K型热电偶 数字显示仪表,精度:0.5%FS
热流体进出口温度 K型热电偶 数字显示仪表,精度:0.5%FS
冷流体流量 涡轮流量计 数字显示仪表,精度:0.5%FS 变频器
热流体流量 涡轮流量计 数字显示仪表,精度:0.5%FS 变频器
加热温度 K型热电偶 数字温度控制仪,精度:0.5%FS 固体调压模块
软件组成 模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
