驱动电机解剖拆装实训台

驱动电机解剖拆装实训台

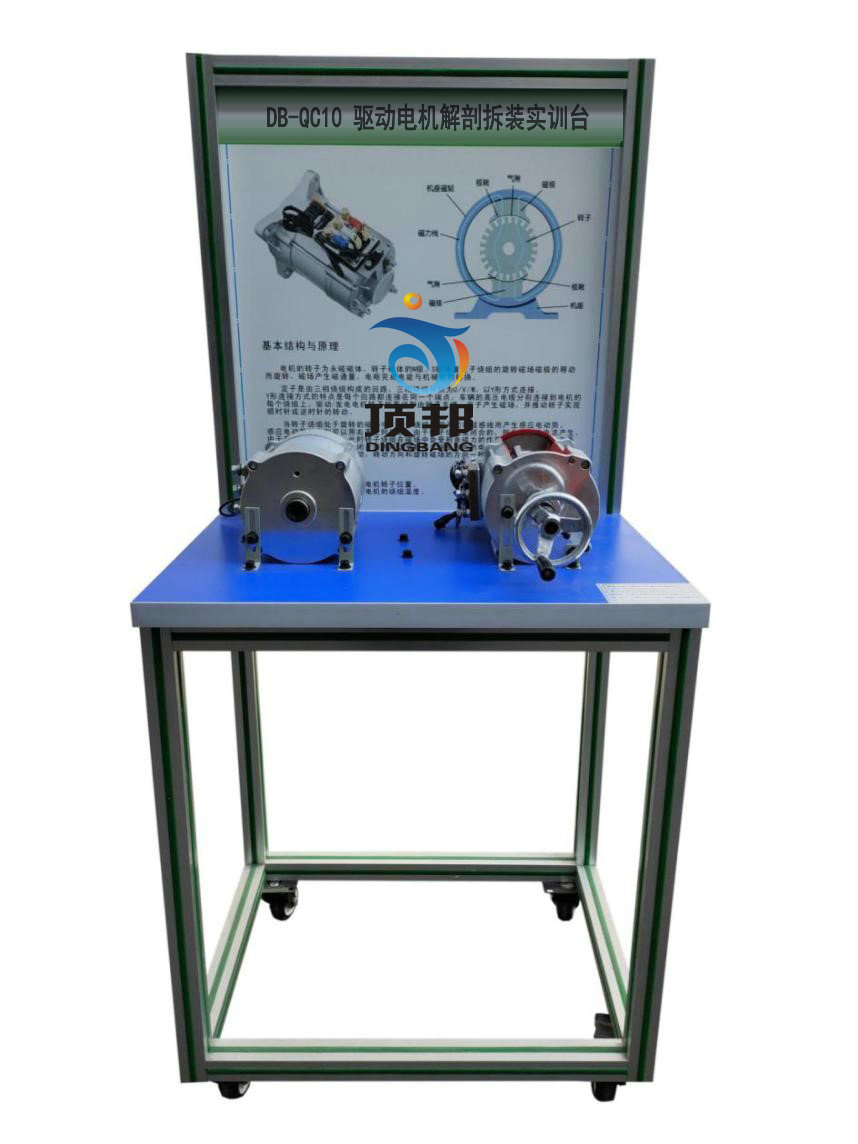

[名称]:驱动电机解剖拆装实训台
[规格型号]:DB-QC10
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

驱动电机解剖拆装实训台

一.产品简介
驱动电机解剖拆装实训台选用主流新能源交流异步电机,母线电压72V,花键齿18齿连接,为河北御捷,陆地方舟等电动车配套;通过解剖,剖面喷涂不同颜色,总成内部的机械结构和相互之间的装配关系清楚的显现在外面。展示驱动电机内部结构,可对照解剖物,了解驱动电机结构与原理。
二.功能特点
1.驱动电机放在平台上,驱动电机主轴安装手动摇把,旋转时观察电机转子运动。
2.驱动电机内部编码器,温度传感器均涂以不同颜色,清晰显示安装位置和连线方法。
3.设备带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。
3.设备配备结构原理展示面板,展示内部零部件名称和连接方式、内部结构。
4.设备另配1台驱动电机,供学员练习拆装。
5.设备框架采用40mm×40mm一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。
6.配套实训指导书等教学资料,包含工作原理,实训项目,故障分析等要点说明。
三.技术规格
1.设备外形尺寸(mm):700*500*1500(长*宽*高)
2.面板外形尺寸(mm):648*713(长*宽)
3.移动脚轮:100*60mm
4.工作温度: -20°~+40°
5.驱动电机:电动车交流异步驱动电机/72V2KW
四.实训(实验)项目
驱动电机结构与原理认知实训。
驱动电机拆装与检测实训。
五.基本配置
驱动电机(1只解剖,1只完好总成),手动摇把,可移动台架(带原理面板)。
